Zakázkové služby - Reference
Laserové kalení

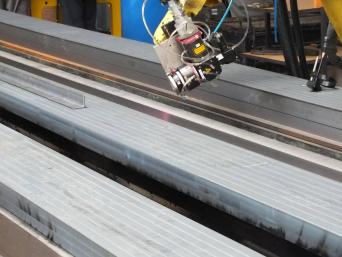

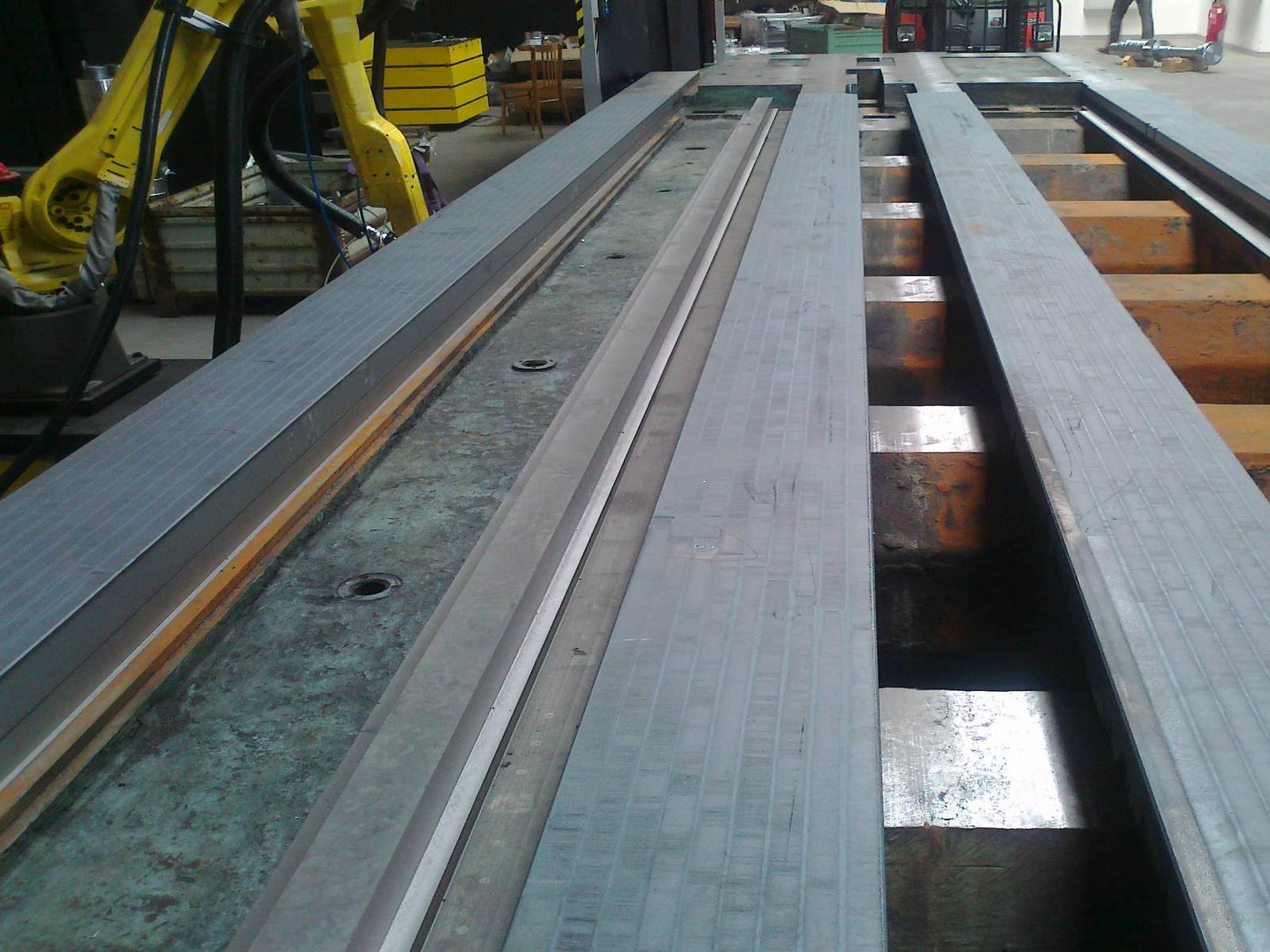

Laserové kalení lože
Hmotnost součásti: | 40 a 20 tun |
Rozměr součásti: | 800x300 cm, 400x300 cm |
Materiál: | šedá litina GG25 (EN-GJL-250) |
Šířka stopy: | 35 mm |
Hloubka prokalení: | 1,5 mm |
Povrchová tvrdost: | ~ 60 HRc |
Zařízení: | LDF 6000-40 (6,2 kW) |

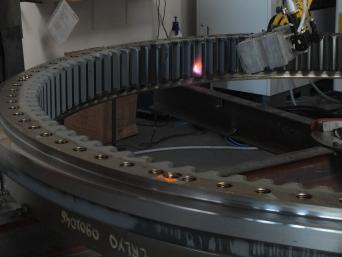

Laserové kalení ložiskových pouzder včetně ozubení
Hmotnost součásti: | 2x2,5 + 1x3,5 tun |
Rozměr součásti: | průměr ~3,5 m |
Materiál: | 15 142 (42CrMo4) |
Šířka stopy: | 50-60 mm |
Hloubka prokalení: | 2 - 2,5 mm |
Povrchová tvrdost: | 53-56 HRc |
Zařízení: | LDF 5000-40 (5,5 kW) |
Povrchové kalení laserem vnitřního průměru pouzdra
Hmotnost součásti: | 2 kg |
Rozměr součásti: | 10x8 cm |
Materiál: | 1.2311, 1.2312, 1.2379 |
Šířka stopy: | 35 mm |
Hloubka prokalení: | 1 - 1,5 mm |
Povrchová tvrdost: | 52-55 HRc |
Zařízení: | LDF 5000-40 (5,5 kW) |
Kalení pinčovacích a řezných hran forem
Hmotnost součásti: | 10 - 6000 kg |
Rozměr součásti: | 2 - 800 cm |
Materiál: | 1.2311, 1.2312, 1.2379 |
Šířka stopy: | 10 mm |
Hloubka prokalení: | 1 - 1,5 mm |
Povrchová tvrdost: | 50-58 HRc |
Zařízení: | LDF 5000-40 (5,5 kW) |

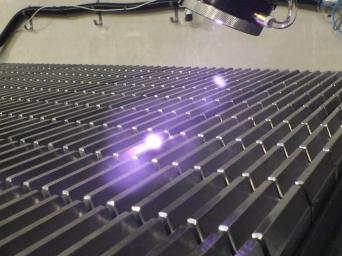

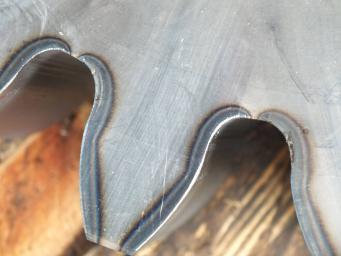

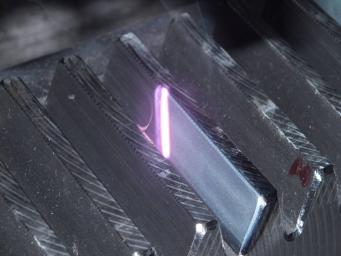

Laserové kalení hřebenů
Hmotnost součásti: | cca 30 kg |
Počet zubů: | 56 |
Materiál: | 14 140 |
Šířka stopy: | 18 mm |
Hloubka prokalení: | 1,1 - 1,3 mm |
Povrchová tvrdost: | 53 +/- 3 HRc |
Zařízení: | LDF 5000-40 (5,5 kW) |
Laserové kalení ozubených kol
Hmotnost součásti: | 150 kg |
Počet zubů: | 18 |
Materiál: | 42CrMo4 |
Šířka stopy: | 25 mm |
Hloubka prokalení: | 1,5 - 2 mm |
Povrchová tvrdost: | 52 HRc |
Zařízení: | LDF 5000-40 (5,5 kW) |
Laserové kalení čepů kolejových vozidel
Hmotnost součásti: | 250 kg |
Materiál: | 42CrMo4 |
Šířka stopy: | 30 mm |
Hloubka prokalení: | 1,5 mm |
Povrchová tvrdost: | 55 HRc |
Zařízení: | LDF 6000-40 (6,2 kW) |
Laserové svařování
Svařování hliníku laserem
Hmotnost součásti: | 10 dkg |
Rozměr součásti: | 80x80x120 mm |
Materiál: | hliník AlNgSi 0,5 |
Průvar: | 1,5 mm |
Povrchová úprava: | žádná |
Zařízení: | IPG 2000 kW |

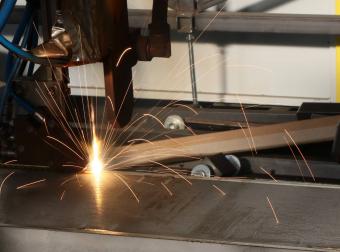

Svařování rámu vrat Apple Campus
Hmotnost součásti: |
|
Rozměr součásti: |
|
Materiál: | DIN. 14401 |
Průvar: | 10 mm |
Povrchová úprava: | žádná |
Zařízení: | Laserline LDF 4000 |

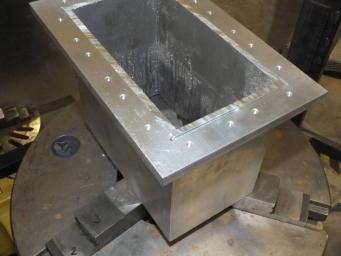

Laserové svařování tlakové komory
Hmotnost součásti: | 400 g |
Rozměry součásti: | 150x250 mm |
Materiál: | AW 6060 |
Hloubka provaření: | 5 mm (oboustranně) |
Zařízení: | LDF 6000-40 (6,2 kW) |

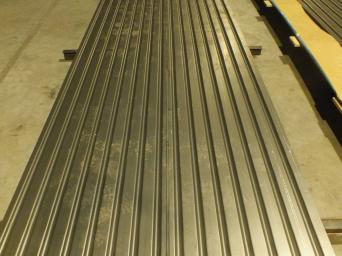

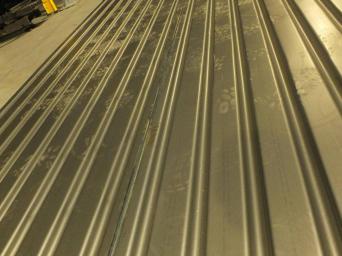

Laserové svařování bočnice lokomotivy bez deformací
Hmotnost součásti: | 2 x 100 kg |
Rozměry součásti: | 800 x 12 500 mm |
Materiál: | St52 |
Hloubka provaření: | 1,5 mm |
Zařízení: | LDF 6000-40 (6,2 kW) |
Laserové svařování 10 mm nerez 316L
Hmotnost součásti: | 260 kg |
Rozměry součásti: | 120 x 120 x 8000 mm |
Materiál: | DIN 1.4401 |
Hloubka provaření: | 10 mm |
Zařízení: | LDF 4000-6 (4 kW) |

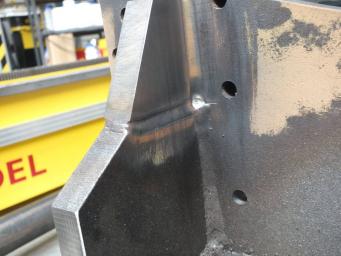

Laserové svařování konzolí
Hmotnost součásti: | 2 x 100 kg |
Rozměry součásti: | 800 x 12 500 mm |
Materiál: | St52 |
Hloubka provaření: | 1,5 mm |
Zařízení: | LDF 6000-40 (6,2 kW) |
Laserové navařování

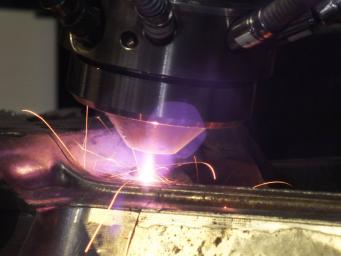

Laserový návar pinchovacích hran forem
Cíl: Kompletní repase hrany pinchovacího stroje v délce 8 m | |
Hmotnost součásti: | 4000 kg |
Rozměry součásti: | 1500 x 3500 mm |
Navařovaný materiál: | Fe-Sr-Ci-Mn-Mo-C |
Základní materiál: | 1,2311 |
Šířka housenky: | 8 mm |
Tloušťka návaru: | 5-15 mm |
Tvrdost návaru: | 50-55 HRc |
Zařízení: | LDF 6000-40 (6,2 kW) |

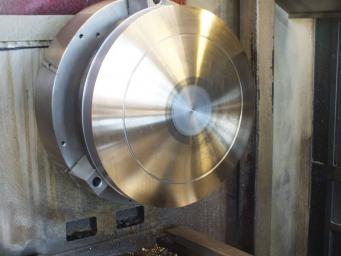

Návar kulových ploch
Cíl: Návar kluzné plochy materiálem s nízkým koeficientem tření | |
Hmotnost součásti: | 400 kg |
Rozměry součásti: | průměr ~720 mm |
Navařovaný materiál: | Cu-Al bronz |
Základní materiál: | 15 142 (42CrMo4) |
Šířka housenky: | 8 mm |
Tloušťka návaru: | 3,5 mm (3 mm po opracování) |
Tvrdost návaru: | 38-45 HRc |
Zařízení: | LDF 6000-40 (6,2 kW) |

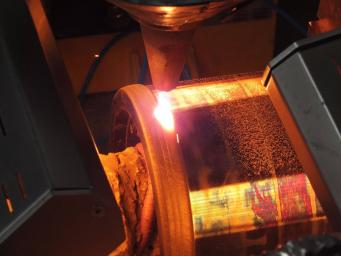

Navařování válcovacích stolic
Cíl: Návar vysoce odolného materiálu pro práci za teplot nad 400 °C | |
Hmotnost součásti: | 15 kg |
Rozměry součásti: | průměr 250 mm, délka 300 mm |
Navařovaný materiál: | Stellite 42 |
Základní materiál: | AISI 304 |
Šířka housenky: | 8 mm |
Tloušťka návaru: | 4,5 mm (3,8 mm po opracování) |
Tvrdost návaru: | 50-55 HRc |
Zařízení: | LDF 5000-40 (5,5 kW) |

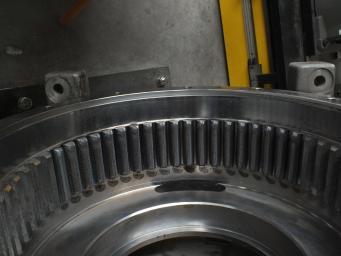

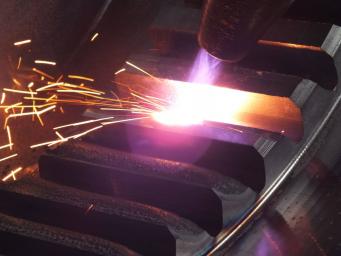

Oprava vnitřního ozubení
Cíl: Oprava chybně vyrobeného ozubení | |
Hmotnost součásti: | 250 kg |
Počet zubů: | 34 |
Rozměr ozubení: | modul 5 |
Navařovaný materiál: | Fe-Cr-Si-Mn-Mo-C |
Šířka housenky: | 2-5 mm |
Tloušťka návaru: | 1 mm (0,5 mm po opracování) |
Tvrdost návaru: | 35 HRc |
Zařízení: | LDF 5000-40 (5,5 kW) |
Laserové navařování čepů
Cíl: Ochrana čepů proti korozi | |
Hmotnost součásti: | 10 kg |
Navařovaný průměr: | 50 mm + čelo |
Navařovaný materiál: | AISI 316L |
Základní materiál: | 11 523 |
Šířka housenky: | 5 mm |
Tloušťka návaru: | 0,8 mm (0,4 mm po opracování) |
Tvrdost návaru: | 35 HRc |
Zařízení: | LDF 6000-40 (6,2 kW) |

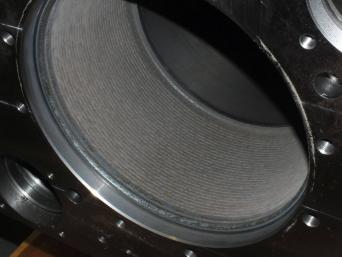

Laserové navařování smykadla
Cíl: Oprava smykadla - dovaření chybějícího materiálu | |
Hmotnost součásti: | 4 tuny |
Navařovaný průměr: | 320 mm (vnitřní) |
Navařovaný materiál: | AISI 316L |
Základní materiál: | GS20Mn5N (odlitek) |
Šířka housenky: | 6 mm |
Tloušťka návaru: | 0,5 mm (0,1 mm po opracování) |
Tvrdost návaru: | 40 HRc |
Zařízení: | LDF 5000-40 (5,5 kW) |

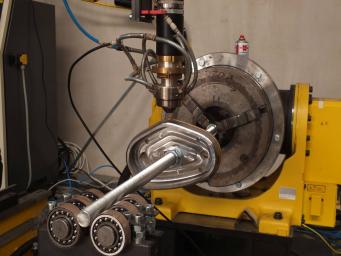

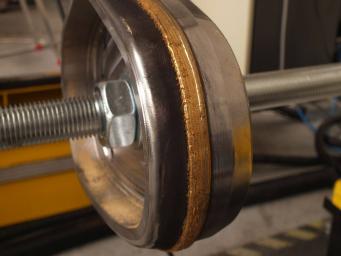

Laserové navařování matrice
Cíl: Navařit materiál s nízkým koeficientem tření | |
Hmotnost součásti: | 15 kg |
Rozměr součásti: | 380x270 mm |
Navařovaný materiál: | Cu-Al bronz |
Základní materiál: | 42CrMo4 |
Šířka housenky: | 2,5 mm |
Tloušťka návaru: | 1,5 mm |
Tvrdost návaru: | 40-45 HRc |
Zařízení: | LDF 5000-40 (5,5 kW) |

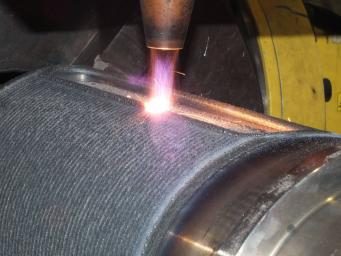

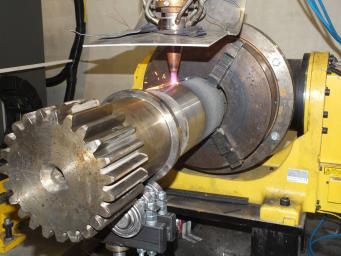

Oprava převodovky
Cíl: Návar průměru 220 mm včetně drážky | |
Hmotnost součásti: | 200 kg |
Rozměr součásti: | 380x270 mm |
Navařovaný materiál: | Cu-Al bronz |
Základní materiál: | 42CrMo4 |
Šířka housenky: | 5 mm |
Tloušťka návaru: | 1,5 mm |
Tvrdost návaru: | 50-55 HRc |
Zařízení: | LDF 5000-40 (5,5 kW) |
